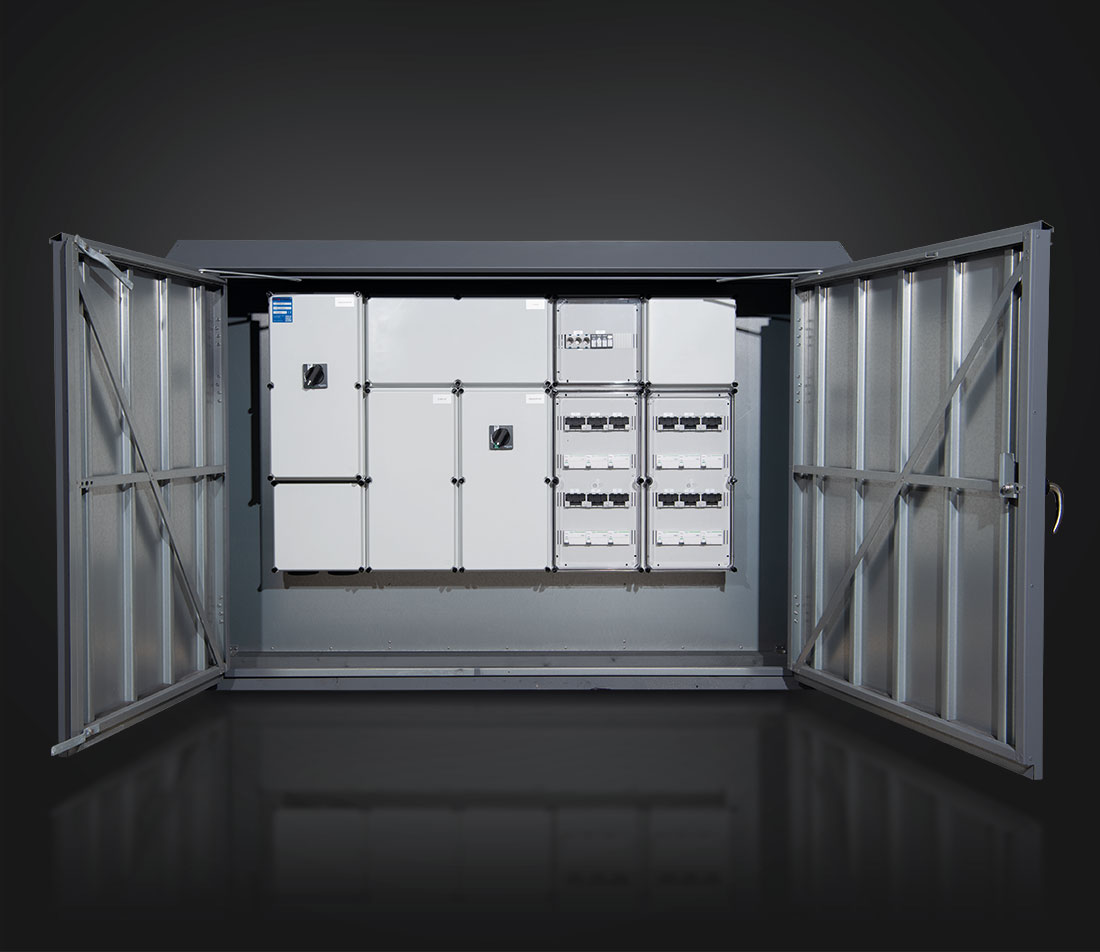

500A - Effektfordelingstavle for 12 ladestandere + 125A afgang
Tekniske data:
|
Kapslingsklasse: |
IP44 |
|
Mærkedriftspænding: |
3x 400/230V AC |
|
Maks. forsikring: |
500A, MCCB i indgang |
|
Fejlbeskyttelse: |
Totalisolation |
|
Mærkekortslutningsstrøm Icp |
16kA |
|
Systemjording: |
TT/TN-S |
|
RCD: |
Type A, 30mA |
|
SPD: |
Type 2, med fjernmelder |
|
Tilgang: |
min. 35mm2 – maks. 2//240mm2 Cu/AL |
|
PE-Tilgang: |
min. 25mm2 – maks. 150mm2 Cu/AL |
|
Afgang <63A: |
maks. 16mm2 Cu |
|
Afgange >63A: |
min. 6mm2 – maks. 95mm2 Cu/AL |
Beskrivelse:
Tavlerne er udført i isolerstofkapslet (og dobbeltisoleret) tavlesystem og er klargjort til installationer udført iht. DS/HD 60364. De kan leveres i tilhørende komponentskab inkl. sokkel for nedgravning. Tavlerne er fremstillet i høj kvalitet og alt gruppemateriel er opmærket med ”maks. A”. Derudover leveres tavlerne med målerfelt og felt for strømtransformere (inkluderet) iht. fællesregulativet.
Der kan ved forespørgsel tilbydes udkoblingsspole i indgangsenheden, som f.eks. kan bruges i forbindelse med brandalarmeringsanlæg.
Tavlerne er eksklusive sikringer og sikringsholdere.
Komponentskabene leveres i RAL 7015 i korrosionsklasse C4 og med håndtag med pal for hængelås.
Produktstandard for tavlerne: EN 61439-2.
Korrosionssikring
Komponentskabene leveres i korrosionsklasse C4. Hvis installationen er lokaliseret under 25 km fra den jyske vestkyst, skal der opgraderes til korrosionsklasse C5.
Vi forbeholder os retten til at ændre i komponentfabrikater, opbygning mm., men kvaliteten og funktionaliteten være altid være den samme. Billederne er vejledende.
500A - Effektfordelingstavle for 12 ladestandere + 125A afgang
12 stk. RCD 40A 4P
12 stk. Gruppeafbryder (Tytan T – maks. 32A)
1 stk. 125A afgang MCCB
1 stk. SPD
1 stk. Indgangsafbryder MCCB
Klargjort til afregningsmåler
Tekniske data:
|
Kapslingsklasse: |
IP44 |
|
Mærkedriftspænding: |
3x 400/230V AC |
|
Maks. forsikring: |
500A, MCCB i indgang |
|
Fejlbeskyttelse: |
Totalisolation |
|
Mærkekortslutningsstrøm Icp |
16kA |
|
Systemjording: |
TT/TN-S |
|
RCD: |
Type A, 30mA |
|
SPD: |
Type 2, med fjernmelder |
|
Tilgang: |
min. 35mm2 – maks. 2//240mm2 Cu/AL |
|
PE-Tilgang: |
min. 25mm2 – maks. 150mm2 Cu/AL |
|
Afgang <63A: |
maks. 16mm2 Cu |
|
Afgange >63A: |
min. 6mm2 – maks. 95mm2 Cu/AL |
Beskrivelse:
Tavlerne er udført i isolerstofkapslet (og dobbeltisoleret) tavlesystem og er klargjort til installationer udført iht. DS/HD 60364. De kan leveres i tilhørende komponentskab inkl. sokkel for nedgravning. Tavlerne er fremstillet i høj kvalitet og alt gruppemateriel er opmærket med ”maks. A”. Derudover leveres tavlerne med målerfelt og felt for strømtransformere (inkluderet) iht. fællesregulativet.
Der kan ved forespørgsel tilbydes udkoblingsspole i indgangsenheden, som f.eks. kan bruges i forbindelse med brandalarmeringsanlæg.
Tavlerne er eksklusive sikringer og sikringsholdere.
Komponentskabene leveres i RAL 7015 i korrosionsklasse C4 og med håndtag med pal for hængelås.
Produktstandard for tavlerne: EN 61439-2.
Korrosionssikring
Komponentskabene leveres i korrosionsklasse C4. Hvis installationen er lokaliseret under 25 km fra den jyske vestkyst, skal der opgraderes til korrosionsklasse C5.
Vi forbeholder os retten til at ændre i komponentfabrikater, opbygning mm., men kvaliteten og funktionaliteten være altid være den samme. Billederne er vejledende.
